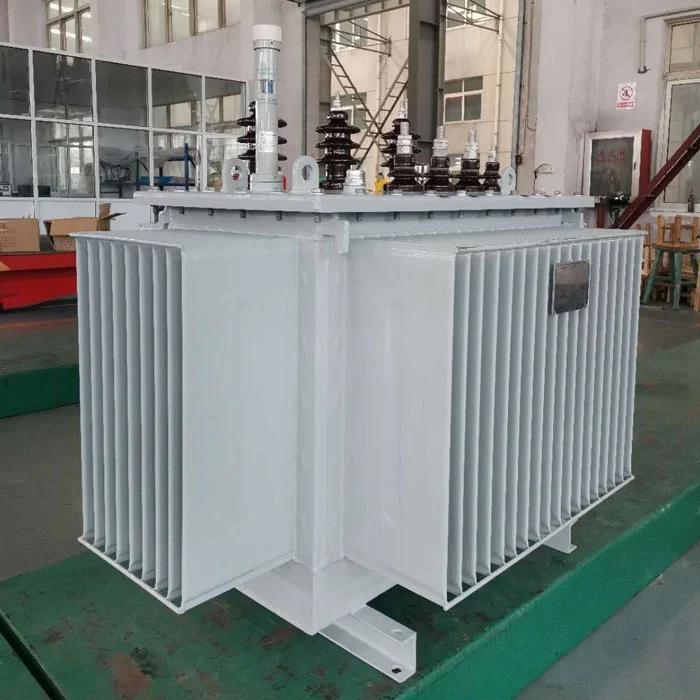

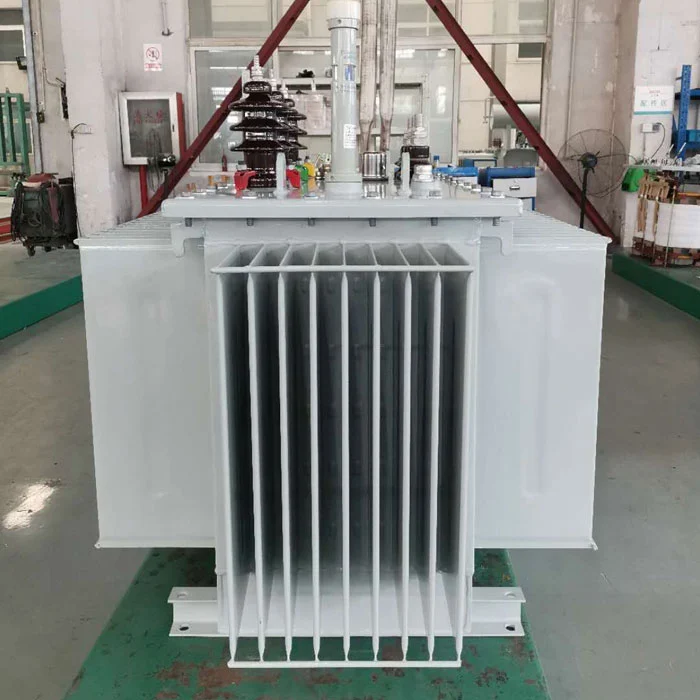

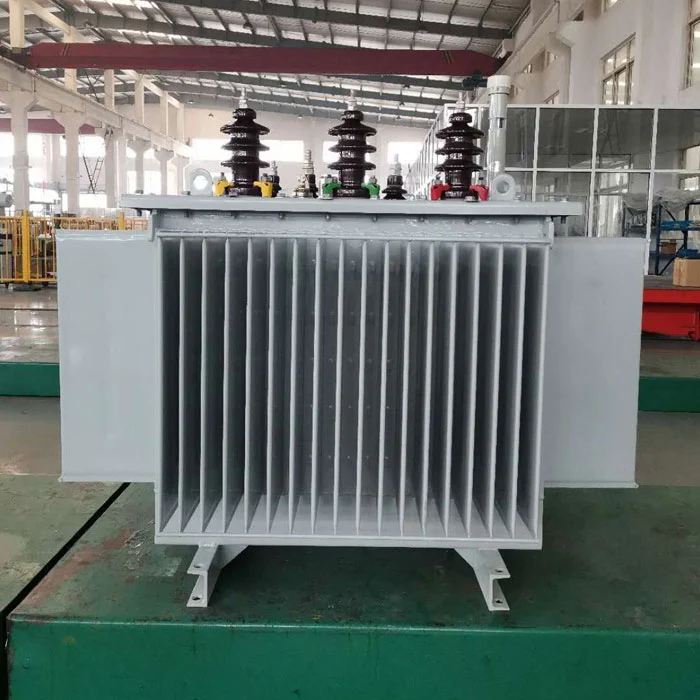

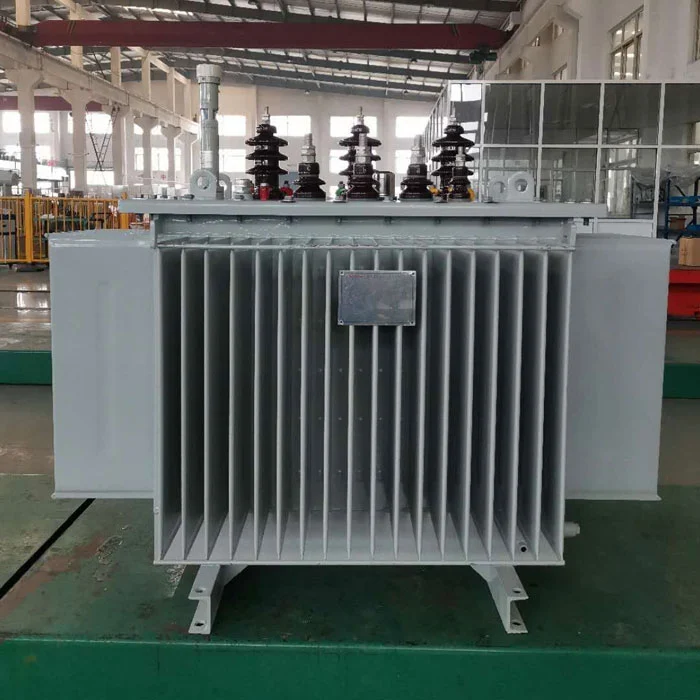

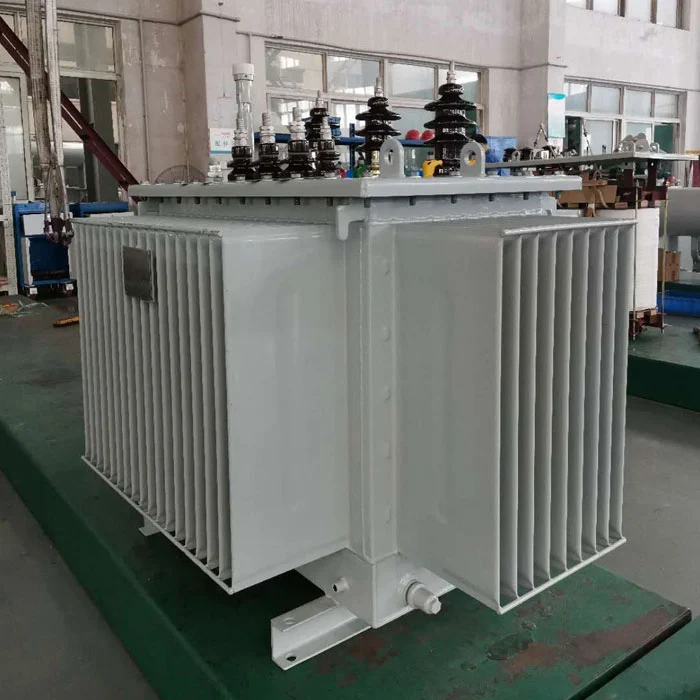

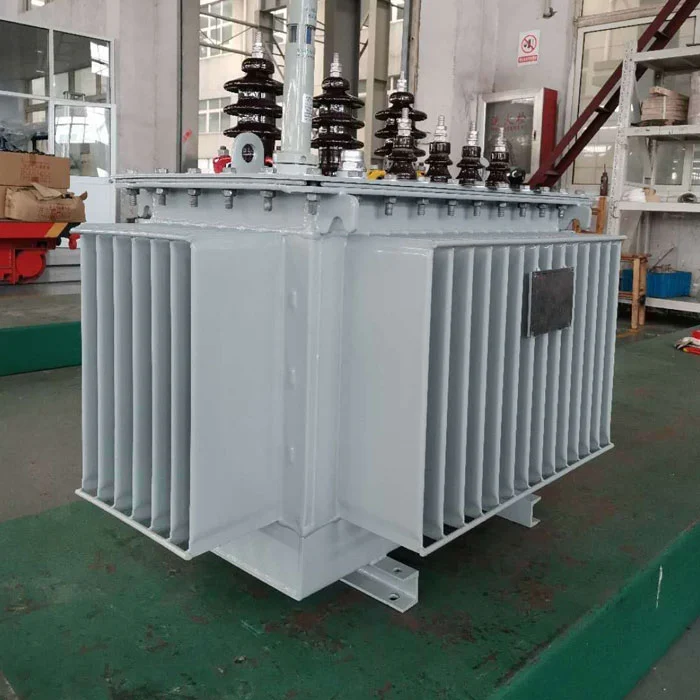

The SGOB 500kva Oil Immersed Transformerboasts a robust core and winding construction, utilizing high-quality materials to ensure optimal performance. The core is made of cold-rolled silicon steel sheets, which minimize energy losses and enhance thermal stability. The winding is constructed using high-grade copper wire, offering excellent electrical conductivity and heat dissipation properties.
The SGOB 500kva Oil Immersed Transformer is a high-performance electrical device designed to meet the rigorous demands of modern power distribution systems. With a power rating of 500 kilovolt-amperes (kva), this transformer is suitable for a wide range of industrial, commercial, and residential applications.
Transformator ima zasnovo, potopljeno v olje, kar izboljša njegove hladilne in izolacijske zmogljivosti. Transformatorsko olje deluje kot naravno hladilno sredstvo, učinkovito odvaja toploto in ohranja varne delovne temperature. To ne samo podaljša življenjsko dobo transformatorja, ampak tudi zmanjša potrebe po vzdrževanju. Poleg tega olje zagotavlja plast izolacije, ki ščiti transformator pred kratkimi stiki in zagotavlja varno delovanje.
Transformator SGOB 500kva se ponaša z robustno konstrukcijo jedra in navitja, ki uporablja visokokakovostne materiale za zagotavljanje optimalne učinkovitosti. Jedro je izdelano iz hladno valjane silicijeve jeklene pločevine, ki zmanjšuje izgube energije in povečuje toplotno stabilnost. Navitje je izdelano iz visoko kakovostne bakrene žice, ki nudi odlično električno prevodnost in lastnosti odvajanja toplote.
Transformator je opremljen z naprednimi zaščitnimi funkcijami, vključno z zaščito pred preobremenitvijo in kratkim stikom, ki zagotavlja zanesljivo in varno delovanje. Te funkcije samodejno izklopijo transformator v primeru okvare, s čimer preprečijo poškodbe opreme in zagotovijo varnost osebja.
The SGOB 500kva Oil Immersed Transformer is designed for ease of installation and maintenance. Its compact design allows for installation in confined spaces, while its oil-immersed design simplifies maintenance by reducing friction and wear on internal components.
Na splošno je oljni transformator SGOB 500kva zanesljiva in učinkovita rešitev za potrebe distribucije električne energije. Zaradi njegove napredne zasnove, robustne konstrukcije in vsestranskih aplikacij je idealna izbira za stranke, ki iščejo visoko zmogljive transformatorje. Z naraščajočim povpraševanjem po električni energiji je transformator SGOB 500kva pripravljen igrati ključno vlogo pri zagotavljanju zanesljive in učinkovite distribucije električne energije v različnih okoljih.
LASTNOSTI IZDELKA
The three-phase oil diffused distribution transformer produced by our company adopts a new insulation structure to improve the short-circuit resistance;the iron core is made of high-quality cold-rolled silicon steel sheet; the high-voltage winding is made of high-quality oxygen free copper wire and adopts multi-layer cylindrical structure;all fasteners are treated with special anti loosening treatment.
500kva oljni transformator ima značilnosti visoke učinkovitosti in nizke izgube, kar lahko vpliva na porabo energije in obratovalne stroške, ter ima pomembne socialne koristi. Je visokotehnološki izdelek, ki ga promovira država.
Oljni transformator SGOB 500kva, ki ga izdeluje in dobavlja vodilni kitajski proizvajalec, so zelo napredne električne naprave, zasnovane za izpolnjevanje strogih zahtev sodobnih sistemov za distribucijo električne energije. Ti transformatorji, izdelani z natančnostjo in z uporabo vrhunske tehnologije, slovijo po svoji izjemni vzdržljivosti, učinkovitosti in zanesljivosti. Kot zaupanja vreden dobavitelj na Kitajskem, proizvajalec ponuja obsežno paleto 500kva oljnih transformatorjev, prilagojenih različnim aplikacijam, ki zagotavljajo optimalno delovanje in dolgoročno vrednost za stranke po vsem svetu.
ZANESLJIVA STRUKTURA
Na podlagi tradicionalne strukture in zrele tehnologije je naše podjetje naredilo veliko izboljšav.
◆ The spiral coil with longitudinal oil passage has better internal heat dissipation
◆ The effective support of coil end face is improved,and the ability of short-circuit current resistance is stronger;
◆ New hoisting structure and body positioning structure are adopted to ensure more reliable in long-distance transportation and operate or
◆ Imamo tudi veliko edinstvenih in zanesljivih struktur, ki vam služijo;
◆ Transformator z višjo stopnjo zmogljivosti bo imel višjo tehnično vsebino.
VISOKO KAKOVOSTNI MATERIALI
Vrsta dodatne površinske obdelave, ta je bolj gladka in nima ostrega kota, tako da je izguba obremenitve transformatorja manjša in električna.
Z izboljšanjem ravni zmogljivosti se uporablja silicijeva jeklena pločevina z nižjo izgubo enote za zmanjšanje izgube transformatorja brez obremenitve.
Izberite visokokakovostno laminirano leseno izolacijo, nikoli ne razpokajte, tudi pod delovanjem toka kratkega stika.
High quality rubber sealing material is selected to effectively prevent
Vse surovine so opravile pregled kakovosti in vsi proizvajalci surovin so opravili strog pregled v skladu z nacionalnim standardom IS09000.
NAŠI TRIFAZNI OLJNI TRANSFORMATORJI
● New insulating structure to improve the anti-short circuit ability
● Visokokakovostno hladno valjano jedro iz silicijevega jekla
● Izbrana visokokakovostna bakrena žica brez kisika
● Multi-layer cylindrical structure high-voltage windings
● Special anti-loose treatment for all of the fasteners.
PARAMETRI
| MODEL | ZMOGLJIVOST (KVA) |
HV (KV) |
LV (KV) |
NO LOAD LOSS (KW) |
IMPENDENCA (%) |
WEIGHT (KG) |
DIMENZIJA (L*W*H MM) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
PROFIL PODJETJA
Shanghai Industry Transformers Co., Ltd (SGOB) je dobavitelj celotne opreme za distribucijo električne energije. Naši izdelki vključujejo:
● Oljni transformatorji
● 35KV oljni transformatorji
● Suhi energetski transformatorji z izolacijo iz ekspoksi smole
● Distribucijski transformatorji iz amorfne zlitine
● Fotovoltaični transformatorji
● Vetrni transformatorji
● Box-style substation transformers
Naše podjetje je bilo ustanovljeno leta 2007 in ima danes 40.000 kvadratnih metrov veliko delavnico in več kot 200 zaposlenih. Naši izdelki se široko uporabljajo v številnih panogah, kot so proizvodnja in distribucija električne energije, proizvodnja premoga, metalurgija, nafta in plin, kemikalije, gradbeništvo, pristanišča, letališča, železniška in komunalna infrastruktura.
Proizvajamo tudi sorodno opremo, kot so električne omarice in ohišja, stikalne omarice. Trenutno širimo svojo linijo izdelkov na druga področja, povezana z močjo, kot so vroče skrčljivi konektorji, električni kabli in pripadajoča mehanska oprema itd. Naš cilj je zgraditi vse na enem mestu. platformo za dobavo električne opreme in delov za našo globalno bazo strank.
Za zagotavljanje izdelkov najvišje kakovosti se zanašamo na naš strog sistem nadzora kakovosti. Od naših 200 zaposlenih je 46 inženirjev z izkušnjami. Naš sistem kakovosti vključuje kvalifikacije za:
● Kitajski nacionalni center za nadzor kakovosti transformatorjev
● Sistem vodenja kakovosti ISO-9001:2008
● Sistem ravnanja z okoljem ISO-14001:2004
● Zdravstveni in varnostni sistem OHSMS18000
Naši patenti:
Naše zmogljivosti proizvodnje in testiranja kakovosti vključujejo:
● Avtomatsko navijanje folije
● Digital silicone steel sheeting and slitting
● Popolnoma avtomatska vakuumska sušilna peč in linija za lakiranje
● Tester delne razelektritve HAEFLY
● Analizator moči HAEFLY
● Harmonski analizator HAEFLY
Rezultat je vrhunski izdelek z visoko učinkovitostjo, nižjo disipacijo moči in nizkim hrupom za povečanje vaše naložbe v infrastrukturo.
