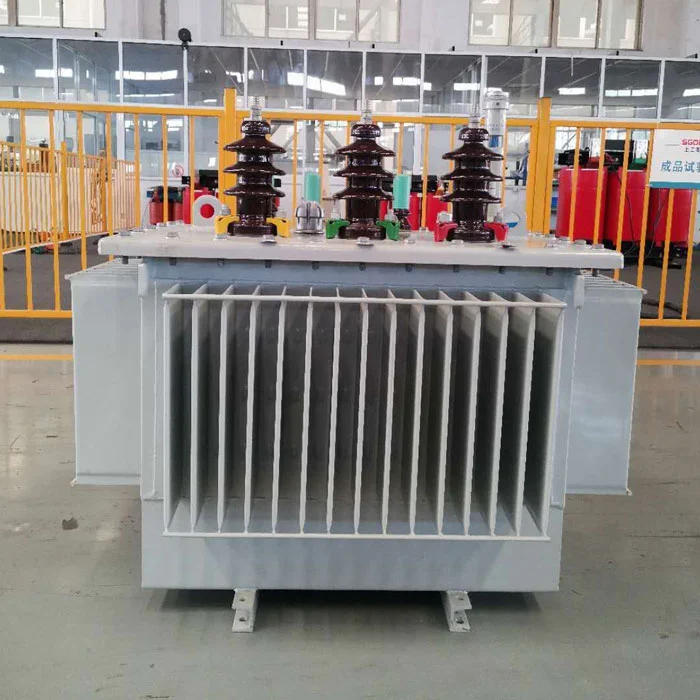

Shanghai Industrial Transformer Co., Ltd. dobavlja 80 kVA oljni transformator za komercialno distribucijo električne energije. Primarna uporaba: znižanje z 10kV/20kV na 0,4kV za komercialne objekte. Izguba brez obremenitve 0,18kW, izguba obremenitve 1,05kW. Letni strošek električne energije cca. 420 USD pri 50-odstotni povprečni obremenitvi. Skupna teža 540 kg.
Proizvajalec:Shanghai Industrial Transformer Co., Ltd. (ocena 2007)
The80 kVA oljni transformator za komercialno distribucijo električne energijeje splošna specifikacija za majhne do srednje komercialne objekte, vključno s trgovinami (300–500 m²), skupnostnimi klinikami, majhnimi hoteli (20–30 sob) in delavnicami lahke proizvodnje s skupno priključno obremenitvijo med 150–250 amperov pri 0,4 kV.
| Vrsta opreme | Količina | Vmesna obremenitev (kVA) |
|---|---|---|
| LED osvetlitev (po 100W) | 100 napeljav | 10 |
| HVAC (5kW hlajenje vsakega) | 4 enote | 20 |
| Dvigalo (7,5kW) | 1 enota | 8 |
| Sistemi prodajnih mest + IT | 10 delovnih postaj | 5 |
| Hlajenje (komercialni hladilniki) | 6 enot | 12 |
| Razna prodajna mesta | - | 15 |
| Skupna tipična obremenitev | 70 kVA | |
| Varnostna meja | 10 kVA |
Ta 80 kVA oljni transformator za komercialno distribucijo električne energije podpira zgornjo tipično komercialno mešanico z 10-15 % rezerve zmogljivosti za prihodnjo širitev.
| Nazivna zmogljivost | 80 kVA |
| Primarna napetost | 10 ±2×2,5% / 20 kV |
| Sekundarna napetost | 400V / 230V trifazni |
| Pogostost | 50 Hz |
| Skupina povezav | Dyn11 (standardno) |
| Izguba brez obremenitve (izmerjeno) | ≤0,18 kW (tipično 0,176-0,179) |
| Izguba obremenitve pri 75 °C | ≤1,05 kW |
| Impedanca | 4% |
| Tok brez obremenitve | ≤1,7 % (tipično 1,5–1,6 %) |
| Skupna masa | 540 kg (masa olja pribl. 105 kg) |
| Dimenzije pošiljanja | 950 × 600 × 1250 mm (zaboj) |
| Metoda hlajenja | ONAN (naravno olje, naravni zrak) |
| Raven hrupa na razdalji 1 m | ≤55 dB(A) |
| Parameter | Povprečno tovarniško testiranje | meja IEC | Stanje |
|---|---|---|---|
| Izguba brez obremenitve | 0,177 kW | 0,20 kW (največ) | 11,5 % pod mejo |
| Izguba obremenitve | 1,04 kW | 1,10 kW | 5,5 % pod mejo |
| Tok brez obremenitve | 1,55 % | 2,0 % | 22,5 % pod mejo |
Osnova za izračun: transformator 80 kVA, ki deluje pri 50 % povprečni obremenitvi (40 kVA), faktor moči 0,85, delovne ure 5.840 ur/leto (16h/dan × 365 dni), cena električne energije 0,12 $/kWh.
| Vrsta izgube | Moč (kW) | Letna energija (kWh) | Letni stroški |
|---|---|---|---|
| Izguba brez obremenitve (24/7) | 0.18 | 1,577 | 189 dolarjev |
| Izguba obremenitve (pri 50% obremenitvi) | 1,05 × (0,5)² = 0,26 | 1,518 | 182 dolarjev |
| Skupaj | 0,44 povprečje | 3,095 | 371 $ |
Pri 60-odstotni povprečni obremenitvi (48 kVA) se letni stroški povečajo na približno 440 USD.
Komercialni transformatorji so pogosto nameščeni v bližini zasedenih prostorov. Viri hrupa in ublažitev pri tem80 kVA oljni transformator za komercialno distribucijo električne energije:
| Vir hrupa | Prispevek | Ublažitev v tem modelu |
|---|---|---|
| Magnetostrikcija jedra | 70 % | Gostota pretoka zmanjšana na 1,65T (v primerjavi s standardom 1,70T) |
| Hladilni ventilator (če je na voljo) | 0 % | Brez oboževalcev – samo ONAN |
| Vibracije rezervoarja | 20 % | Antivibracijske blazinice med jedrom in rezervoarjem |
| Magnetno brenčanje | 10 % | Stopničasti jedrni spoji |
| Vrsta objekta | Tipično največje povpraševanje | Priporočena ocena | zakaj |
|---|---|---|---|
| Majhna trgovina (200 m²) | 25-35 kVA | 50kVA | 80kVA predimenzioniran |
| Supermarket (500m²) | 55-70 kVA | 80kVA | Ustreza tipični obremenitvi |
| Majhen hotel (25 sob) | 50-65 kVA | 80kVA | Omogoča konične obremenitve AC |
| Patronažna ambulanta | 40-60 kVA | 80kVA | Prenapetostna meja medicinske opreme |
| Lahka strojnica (3-5 strojev) | 50-75 kVA | 80kVA | Zagonski tok motorja |
| Poslovna stavba (1500m²) | 60-85 kVA | 100kVA | 80kVA meja |
Če vaše največje povpraševanje presega 70 kVA za več kot 4 neprekinjene ure, izberite 100 kVA.
| Zahteva | Ta enota z močjo 80 kVA | Opombe |
|---|---|---|
| Potrebna površina tal | 0,45 m² (870×510 mm) | Plus 600 mm sprednji dostop |
| Obremenitev tal | 540 kg + zadrževanje olja | Najmanj 1000 kg/m² |
| Višina stropa | najmanj 2,2 m | Za dostop do puše |
| Prezračevalna odprtina | 0,15 m² dovod + odvod | Naravna konvekcija |
| Požarna zaščita | Soba, skladna z IEC 60076-12 | Obvezno za notranjo uporabo z oljem |
| Čiščenje pred vnetljivimi snovmi | 1,5 m | Po NFPA 70 |
Vsak 80 kVA oljni transformator za komercialno distribucijo električne energije je dobavljen s poročilom o preskusu, ki vsebuje te izmerjene vrednosti (ne samo "uspešno/neuspešno"):
Kupci prejmejo PDF poročilo s serijsko številko, ki je sledljiva do proizvodne serije.
Podjetje Shanghai Industrial Transformer Co., Ltd. je med januarjem 2024 in januarjem 2026 poslalo 47 enot 80 kVA (S11-M-80/10).
Te enote so bile dostavljene strankam na Filipinih (12 enot), Indoneziji (8 enot), Nigeriji (6 enot), Vietnamu (5 enot) in domači Kitajski (16 enot). Kontaktni podatki za referenčne stranke se lahko zagotovijo v skladu s pogodbo o zaupnosti.
to80 kVA oljni transformator za komercialno distribucijo električne energijezagotavlja tovarniško izmerjeno povprečno izgubo brez obremenitve 0,177 kW, raven hrupa ≤55 dB(A) in nič garancijskih zahtevkov za 47 odposlanih enot. Primeren je za supermarkete, majhne hotele in manjše komercialne objekte, ki zahtevajo 150-250 A storitev pri 0,4 kV.
