A 500kVA suhi transformatorje postala ena najpogosteje uporabljenih rešitev za distribucijo električne energije v poslovnih stavbah, industrijskih objektih, sistemih obnovljive energije, zdravstvenih ustanovah in podatkovnih centrih. Za razliko od transformatorjev, polnjenih z oljem, nudijo suhi transformatorji večjo varnost, nižje zahteve glede vzdrževanja in okolju prijazno delovanje.
Ta obsežen vodnik raziskuje vse, kar morajo kupci vedeti o suhih transformatorjih 500 kVA, vključno z načeli delovanja, tehničnimi specifikacijami, prednostmi, premisleki o namestitvi, industrijskimi aplikacijami, praksami vzdrževanja in priporočili za nakup. Ne glede na to, ali načrtujete nov električni projekt ali nadgrajujete obstoječi sistem, vam bo ta članek pomagal pri sprejemanju premišljenih odločitev.
Kaj je 500kVA suhi transformator?

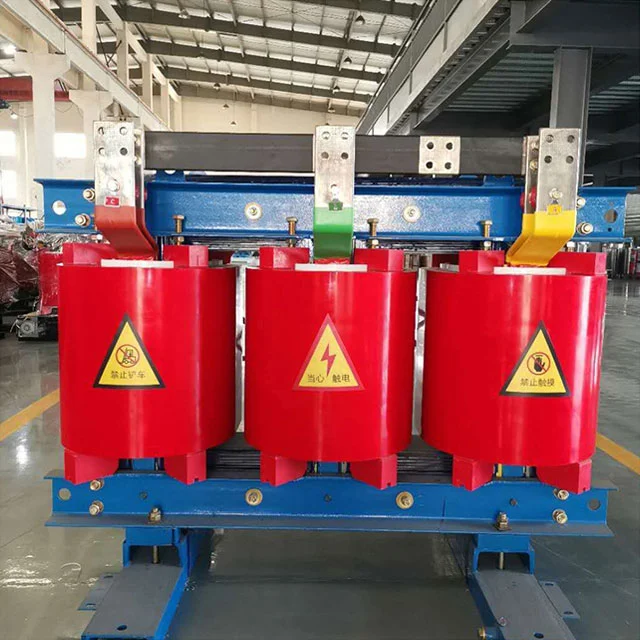

Suhi transformator 500 kVA je električni transformator srednje zmogljivosti, zasnovan za prenos električne energije med tokokrogi z elektromagnetno indukcijo brez uporabe izolacijskega olja kot hladilnega medija.
Namesto olja suhi transformatorji uporabljajo kroženje zraka in posebne izolacijske sisteme za odvajanje toplote, ki nastane med delovanjem. Navitja so običajno izolirana z uporabo visokokakovostne epoksi smole ali materialov, impregniranih z vakuumskim pritiskom.
Nazivna moč 500 kVA pomeni, da lahko transformator prenese do 500 kilovolt-amperov navidezne moči, zaradi česar je primeren za srednje velike industrijske in komercialne objekte.
| Parameter |
Tipična vrednost |
| Zmogljivost |
500kVA |
| Pogostost |
50Hz / 60Hz |
| Metoda hlajenja |
AN / AF |
| Izolacijski razred |
P/H |
| Stopnja zaščite |
IP20-IP54 |
Kako deluje suhi transformator 500 kVA?
Načelo delovanja temelji na elektromagnetni indukciji. Električna energija vstopi v primarno navitje in ustvari magnetni tok v jedru transformatorja. To magnetno polje inducira napetost v sekundarnem navitju, kar omogoča prenos moči na različnih nivojih napetosti.
Jedro transformatorja je običajno izdelano z uporabo visokokakovostnih laminatov iz silicijevega jekla, da se zmanjšajo izgube energije in poveča učinkovitost.
Suhi transformatorji se zanašajo na naravne ali prisilne zračne hladilne sisteme. Toplota, ki jo ustvarijo navitja, se odvaja neposredno v okolico, kar odpravlja potrebo po rezervoarjih za olje in s tem povezanem vzdrževanju.
Tipične tehnične specifikacije
Specifikacije se razlikujejo glede na zahteve projekta, lokalne standarde in okolja namestitve.
| Funkcija |
Tipična specifikacija |
| Primarna napetost |
11 kV / 10 kV / 13,8 kV |
| Sekundarna napetost |
400V / 415V / 480V |
| Učinkovitost |
Nad 98 % |
| Dvig temperature |
80K-100K |
| Nivo hrupa |
Nizka raven hrupa |
Glavne prednosti suhih transformatorjev
Izboljšana varnost
Ena najpomembnejših prednosti je požarna varnost. Ker se olje ne uporablja, praktično ni nevarnosti puščanja olja, vžiga ali onesnaženja okolja.
Minimalno vzdrževanje
- Testiranje olja ni potrebno
- Brez stroškov zamenjave olja
- Zmanjšani urniki vzdrževanja
- Nižji obratovalni stroški
Okolju prijazen
Suhi transformatorji odpravljajo možnost onesnaženja tal ali podtalnice zaradi puščanja izolacijskega olja.
Kompaktna namestitev
Veliko objektov raje uporablja suhe transformatorje, ker jih je mogoče namestiti bližje obremenitvenim središčem, kar zmanjša stroške kablov in izgube pri prenosu.
Odlična odpornost na vlago
Sodobne tehnologije lite smole zagotavljajo močno odpornost proti vlagi, prahu in industrijskim onesnaževalcem.
Običajne industrijske aplikacije
Vsestranskost 500kVA suhih transformatorjev omogoča uporabo v številnih sektorjih.
| Industrija |
Aplikacija |
| Poslovne zgradbe |
Sistemi za distribucijo električne energije |
| Proizvodni obrati |
Dobava proizvodne opreme |
| Bolnišnice |
Podpora kritične moči |
| Podatkovni centri |
Zanesljiva distribucija energije |
| Obnovljiva energija |
Integracija sonca in vetra |
| Letališča |
Infrastrukturni elektroenergetski sistemi |
Suhi transformator proti transformatorju, napolnjenemu z oljem
| Faktor |
Suhi transformator |
Oljni transformator |
| Nevarnost požara |
Zelo nizko |
višje |
| Vzdrževanje |
Nizka |
Zmerno |
| Vpliv na okolje |
Odlično |
Potencialno tveganje puščanja |
| Notranja namestitev |
Idealno |
Omejeno |
| Začetni stroški |
višje |
Nižje |
Čeprav je lahko začetna nakupna cena višja, so suhi transformatorji zaradi dolgoročnih prihrankov pri obratovanju pogosto stroškovno učinkovita naložba.
Kako izbrati pravi suhi transformator 500 kVA
Izbira pravega transformatorja zahteva oceno številnih tehničnih in operativnih dejavnikov.
- Zahteve za vhodno in izhodno napetost
- Profil obremenitve in prihodnji načrti širitve
- Temperaturni pogoji okolja
- Lokacija namestitve
- Zahtevana raven zaščite
- Stopnje harmoničnega popačenja
- Cilji energetske učinkovitosti
- Lokalni električni predpisi
Sodelovanje z izkušenimi proizvajalci pomaga zagotoviti ustrezno prilagoditev in skladnost s specifikacijami projekta.
Najboljše prakse namestitve
Pravilna namestitev bistveno vpliva na zanesljivost in življenjsko dobo transformatorja.
- Zagotovite ustrezen prezračevalni prostor
- Ohranite razdalje, ki jih priporoča proizvajalec
- Namestite sisteme za nadzor temperature
- Zagotovite učinkovito ozemljitev
- Zaščitite pred čezmernim nabiranjem prahu
- Pred vklopom preverite električne povezave
Za potrditev operativne pripravljenosti je treba izvajati redne preizkuse zagona.
Navodila za vzdrževanje in inšpekcijo
Čeprav suhi transformatorji zahtevajo manj vzdrževanja kot enote, polnjene z oljem, rutinski pregledi ostajajo bistveni.
Mesečni pregled
- Vizualna ocena stanja
- Preverite prezračevalne poti
- Spremljajte delovno temperaturo
- Preglejte električne povezave
Letni pregled
- Termovizijska analiza
- Testiranje izolacijske upornosti
- Čiščenje notranjih komponent
- Preverjanje navora sponk
Preventivno vzdrževanje lahko bistveno zmanjša nepričakovane izpade in podaljša življenjsko dobo.
Analiza stroškovnih dejavnikov in donosnosti naložbe
Na ceno transformatorja vpliva več dejavnikov:
- Kakovost osnovnega materiala
- Navitja iz bakra ali aluminija
- Izolacijska tehnologija
- Ocene učinkovitosti
- Zahteve za zaščitno ohišje
- Raven prilagajanja
- Standardi certificiranja
Čeprav se vnaprejšnji stroški razlikujejo, izboljšave energetske učinkovitosti in nižji stroški vzdrževanja pogosto ustvarijo privlačne dolgoročne donose.
Prihodnji trendi v tehnologiji transformatorjev
Industrija transformatorjev se še naprej razvija skupaj z razvojem pametnih omrežij in širitvijo obnovljivih virov energije.
- Integracija digitalnega spremljanja
- Diagnostika, ki podpira internet stvari
- Nadzor stanja na daljavo
- Magnetni materiali z večjo učinkovitostjo
- Napredni sistemi za upravljanje toplote
- Pametne platforme za predvideno vzdrževanje
Te inovacije operaterjem pomagajo doseči večjo zanesljivost, izboljšano učinkovitost in nižje stroške življenjskega cikla.
Pogosto zastavljena vprašanja
V1: Kakšna je pričakovana življenjska doba suhega transformatorja 500 kVA?
Pravilno vzdrževan suhi transformator lahko v normalnih pogojih zanesljivo deluje 25 do 35 let ali več.
V2: Ali je mogoče suhi transformator 500 kVA namestiti v zaprtih prostorih?
ja Suhi transformatorji so posebej zasnovani za notranje instalacije, kjer sta varnost in varstvo okolja prednostni.
V3: Ali je suhi transformator primeren za projekte obnovljivih virov energije?
Vsekakor. Veliko objektov za sončno in vetrno energijo uporablja suhe transformatorje zaradi njihove varnosti, učinkovitosti in nizkih zahtev po vzdrževanju.
V4: Kako pogosto je treba vzdrževati?
Rutinske vizualne preglede je treba izvajati mesečno, medtem ko se obsežno testiranje običajno priporoča letno.
V5: Katere so glavne prednosti v primerjavi z oljnimi transformatorji?
Ključne prednosti vključujejo izboljšano požarno varnost, zmanjšano vzdrževanje, prijaznost do okolja in lažjo namestitev v zaprtih prostorih.
V6: Ali lahko suhi transformatorji prenesejo težka okolja?
Sodobne zasnove iz lite smole ponujajo odlično odpornost na vlago, prah in industrijske onesnaževalce, če so pravilno določene.
Zaključek
Suhi transformator 500 kVA predstavlja idealno ravnotežje varnosti, učinkovitosti, zanesljivosti in okoljske odgovornosti. Ker industrije vedno bolj dajejo prednost neprekinjenemu delovanju in trajnostni infrastrukturi, postajajo suhi transformatorji še naprej priljubljeni v komercialnem, industrijskem, zdravstvenem sektorju in sektorju obnovljivih virov energije.
Z razumevanjem tehničnih specifikacij, zahtev glede namestitve, vzdrževalnih praks in scenarijev uporabe lahko nosilci odločanja povečajo vrednost svojih naložb v transformatorje, hkrati pa zagotovijo zanesljivo distribucijo električne energije v prihodnjih letih.
Za organizacije, ki iščejo visokokakovostne transformatorske rešitve,Shanghai Industrial Transformer Co., Ltd. zagotavlja strokovno inženirsko podporo, proizvodnjo transformatorjev po meri in zanesljive tehnologije distribucije električne energije, prilagojene različnim potrebam industrije.
Kontaktirajte nasDanes, da razpravljamo o vaših projektnih zahtevah in odkrijemo najprimernejšo rešitev suhega transformatorja 500 kVA za vaš objekt.
