Opis izdelka

Suhi transformator SGOB 125kva je sofisticirana in zanesljiva rešitev za distribucijo električne energije, prilagojena industrijskim, komercialnim in stanovanjskim aplikacijam, ki zahtevajo robustno in učinkovito napajanje. Z nazivno zmogljivostjo 125 kilovolt-amperov (kva) ta transformator predstavlja vrhunec elektrotehnike, saj zagotavlja stabilen in zanesljiv vir energije za širok razpon bremen.

V industrijskem sektorju je suhi transformator SGOB 125kva zaupanja vreden partner pri ohranjanju operativne učinkovitosti in produktivnosti. Njegova zasnova suhega tipa odpravlja tveganje puščanja olja in požarov, povečuje varnost in zmanjšuje splošno breme vzdrževanja. Kompakten odtis transformatorja omogoča enostavno namestitev in integracijo v obstoječe električne sisteme, zaradi česar je idealen za uporabo v proizvodnih obratih, rudarskih dejavnostih in drugih težkih industrijskih okoljih.

Komercialni sektor ima tudi velike koristi od suhega transformatorja SGOB 125kva. Njegovo visoko učinkovito delovanje prispeva k prihrankom pri stroških in okoljski trajnosti ter se ujema z osredotočenostjo industrije na zelene energetske rešitve. Sposobnost transformatorja, da prenese različne obremenitve in se prilagodi zahtevam po konični moči, zagotavlja stabilno oskrbo z električno energijo za poslovne stavbe, maloprodajne trgovine, zdravstvene ustanove in druge komercialne ustanove.

Stanovanjske aplikacije lahko prav tako izkoristijo prednosti suhega transformatorja SGOB 125kva. Zaradi njegovega zanesljivega delovanja in varnostnih lastnosti je odlična izbira za domove in stanovanja, saj zagotavlja stabilno napajanje različnih naprav in sistemov. Zaradi kompaktne velikosti in enostavne namestitve je transformator praktična rešitev za vgradnjo v tesne prostore v stanovanjskih okoljih.

Industrija suhih transformatorjev SGOB 125kva se nenehno razvija, ki jo poganja napredek v tehnologiji in znanosti o materialih. Proizvajalci vlagajo v raziskave in razvoj, da bi izboljšali učinkovitost, vzdržljivost in varnost transformatorjev. To vključuje uporabo naprednih materialov, kot sta visokokakovostno silikonsko jeklo in epoksidna smola, za izboljšanje termične in električne učinkovitosti transformatorja.

Prilagoditev in prilagodljivost sta tudi ključna vidika industrije suhih transformatorjev SGOB 125kva. Proizvajalci ponujajo vrsto možnosti, vključno z različnimi nivoji napetosti, vhodnimi in izhodnimi povezavami ter konfiguracijami namestitve, kar končnim uporabnikom omogoča, da prilagodijo transformator svojim posebnim zahtevam. To zagotavlja, da transformator izpolnjuje edinstvene potrebe po moči različnih aplikacij, kar povečuje njegovo vsestranskost in uporabnost.

Skladnost s predpisi je še en kritičen vidik industrije suhih transformatorjev SGOB 125kva. Proizvajalci se morajo držati strogih varnostnih standardov in standardov delovanja, ki so jih določili regulatorni organi, da zagotovijo zanesljivost in varnost transformatorja. To vključuje izvajanje strogih postopkov testiranja in certificiranja za preverjanje skladnosti transformatorja z industrijskimi standardi in predpisi.

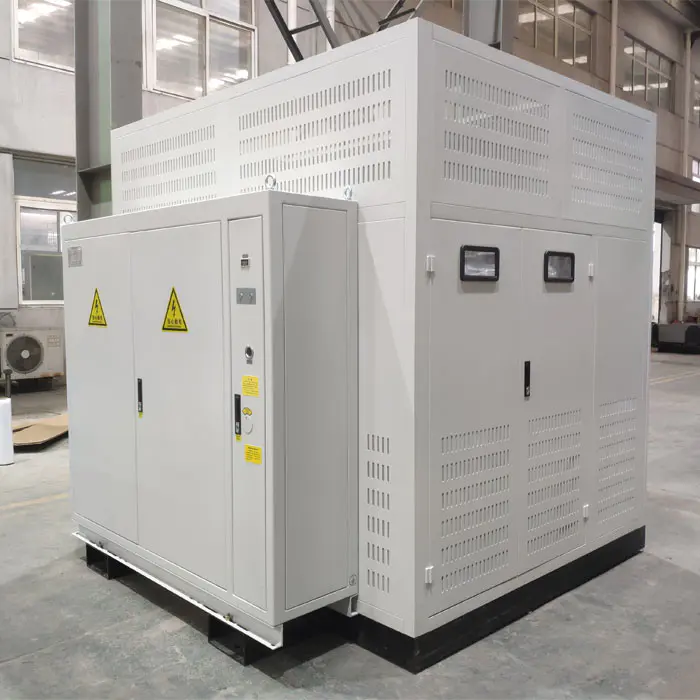

125kva Dry Transformer

LASTNOSTI IZDELKA

Suhi transformator 125kva iz epoksidne smole, ki ga proizvaja Shanghai Industrial Transformer Co., Ltd., je razvit in zasnovan v sodelovanju z raziskovalnim inštitutom za transformatorje Shenyang z uvedbo napredne tuje tehnologije. Indeks zanesljivosti izdelka je dosegel mednarodno napredno raven.

Suhi transformator SGOB 125kva je varen, ognjevaren in ognjevaren, brez onesnaževanja in ga je mogoče namestiti neposredno v center bremena. Ne potrebuje vzdrževanja, je enostaven za namestitev, ima nizke operativne stroške, nizke izgube, dobro odpornost na vlago, lahko normalno deluje pri 100-odstotni vlažnosti in ga je mogoče zagnati brez predhodnega sušenja po zaustavitvi. Ima nizko delno praznjenje, nizek hrup, močno funkcijo odvajanja toplote in lahko deluje pri 150 % nazivne obremenitve v pogojih prisilnega zračnega hlajenja.

Suhi transformator SGOB 125kva se zdaj pogosto uporablja v visokih zgradbah, komercialnih centrih, letališčih, postajah, dokih, podzemnih železnicah, tovarnah, podzemnih distribucijskih postajah, ploščadih za vrtanje nafte na morju, elektrarnah in drugih krajih s težkimi okolji in pogoji uporabe.

125kva Dry Transformer

Glavni materiali in lastnosti

Tuljava uporablja izolirano bakreno žico razreda F kot prevodnik in kompozitni material iz steklenih vlaken in epoksi smole kot izolacijo. Njegov koeficient razteznosti je blizu koeficientu bakrenega prevodnika in ima dobro odpornost na udarce, odpornost na temperaturne spremembe in odpornost na razpoke. Vse komponente iz steklenih vlaken in epoksi smole so samougasljive in ne bodo več gorele. Hkrati je visokonapetostna tuljava ulita z epoksidno smolo pod vakuumom 1 mbar in v notranjosti tuljave ni mehurčkov, kar zagotavlja, da je delna izpraznitev tuljave majhna. Hkrati se učinkovito zmanjša izguba transformatorja.

Železno jedro transformatorja je izdelano iz serije 30EH120 iz visoko prepustnih hladno valjanih silicijevih jeklenih plošč z urejeno orientacijo zrn, uvoženih iz Nippon Steel, Japonska, s 45° polnimi poševnimi spoji in štirinivojskim zlaganjem korak za korakom. Površina železnega jedra je zatesnjena z izolacijsko smolno barvo za preprečevanje vlage in rje, obe sponi in pritrdilni elementi pa imajo zaščitne plasti proti koroziji. Celotno železno jedro ima strukturo nezloženega železnega jarma in jeklene vlečne plošče, ki učinkovito zmanjša izgubo brez obremenitve, tok brez obremenitve in hrup železnega jedra.

Pri nizkonapetostnih in visokotokovnih tuljavah je obremenitev kratkega stika velika, ko pride do kratkega stika, število ovojev nizke napetosti pa je majhno. Večji kot je nizkonapetostni tok, bolj izrazit bo problem nestabilnih amperskih obratov, ko se uporablja navitje žice. Upoštevati je treba tudi problem odvajanja toplote. V tem času lahko uporaba navitja folije za nizko napetost bolje reši zgornje težave. Prvič, izdelki iz folije nimajo aksialnih zavojev in kotov spirale aksialnega navijanja. Amperski obrati visoko- in nizkonapetostnih navitij so uravnoteženi, osna napetost transformatorja pa je majhna, ko pride do kratkega stika. Drugič, zaradi svoje tanke izolacije je večslojne zračne kanale možno poljubno nastavljati med postopkom, pa tudi problem odvajanja toplote je bolje rešen. Notranje varjenje tuljave vključuje varjenje s ksenonsko zaščito na popolnoma avtomatskem stroju za navijanje folije, ki ima visoko natančnost, nizko odpornost na varjenje in brez zunanjega varjenja. Izolacija DMD je uporabljena med plastmi navitja, konci pa so po navijanju zatesnjeni in utrjeni s smolo.

Sprejet je hladilni ventilator s prečnim tokom, ki piha zgoraj, in ima značilnosti nizkega hrupa, visokega pritiska vetra, lepega videza itd., in povečuje preobremenitveno zmogljivost transformatorja. Nadzor temperature sprejme inteligentni regulator temperature za izboljšanje varnosti in zanesljivosti delovanja transformatorja.

125kva Dry Transformer

OPIS IZDELKA

Suhi transformator, izoliran z epoksi smolo, je zelo varen izdelek. Lahko se namesti neposredno v tovorni center. Dobro se obnese v okolju s 100% vlažnostjo brez predhodnega sušenja. Široko se uporablja na področju gradbeništva, komercialnega središča, letališča, postaje, pristanišča, podzemne železnice, tovarne, podzemne elektrodistribucijske postaje, platforme za vrtanje nafte na morju, elektrarne itd.

LASTNOSTI IZDELKA

● Odporen proti ognju

● Odpornost na vlago

● Enostavno vzdrževanje in namestitev

● Dobro deluje v težkih okoljskih pogojih

● Izdelek, ki ne onesnažuje

● Nizke izgube med celovitim delovanjem

Dry Transformer

PARAMETRI

MODEL	BREZ IZGUBE OBREMENITVE (W)	IZGUBA OBREMENITVE (120%)	IMPENDENCA (%)	NOLOAD TOK (%)	RAVEN HRUPA (Lpa) dB	TEŽA (KG)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

MODEL	DIMENZIJA (MM)
MODEL	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

MODEL	ZMOGLJIVOST (KVA)	DOLŽINA (MM)	ŠIRINA (MM)	VIŠINA (MM)	VZDOLŽNO (MM)	VODORAVNO (MM)	TEŽA (KG)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

PROFIL PODJETJA

Shanghai Industry Transformers Co., Ltd (SGOB) je dobavitelj celotne opreme za distribucijo električne energije. Naši izdelki vključujejo:

● Oljni transformatorji

● 35KV oljni transformatorji

● Suhi energetski transformatorji z izolacijo iz ekspoksi smole

● Distribucijski transformatorji iz amorfne zlitine

● Fotovoltaični transformatorji

● Vetrni transformatorji

● Transformatorji transformatorskih postaj v obliki škatle

company company

Naše podjetje je bilo ustanovljeno leta 2007 in ima danes 40.000 kvadratnih metrov veliko delavnico in več kot 200 zaposlenih. Naši izdelki se široko uporabljajo v številnih panogah, kot so proizvodnja in distribucija električne energije, proizvodnja premoga, metalurgija, nafta in plin, kemikalije, gradbeništvo, pristanišča, letališča, železniška in komunalna infrastruktura.

company

Proizvajamo tudi sorodno opremo, kot so električne omarice in ohišja, stikalne omarice. Trenutno širimo svojo linijo izdelkov na druga področja, povezana z močjo, kot so vroče skrčljivi konektorji, električni kabli in pripadajoča mehanska oprema itd. Naš cilj je zgraditi vse na enem mestu. platformo za dobavo električne opreme in delov za našo globalno bazo strank.

company company

Za zagotavljanje izdelkov najvišje kakovosti se zanašamo na naš strog sistem nadzora kakovosti. Od naših 200 zaposlenih je 46 inženirjev z izkušnjami. Naš sistem kakovosti vključuje kvalifikacije za:

● Kitajski nacionalni center za nadzor kakovosti transformatorjev

● Sistem vodenja kakovosti ISO-9001:2008

● Sistem ravnanja z okoljem ISO-14001:2004

● Zdravstveni in varnostni sistem OHSMS18000

certificate
