30kva suhi transformator

Suhi transformator SGOB 30kva je visoko zmogljiva, kompaktna in zanesljiva rešitev za pretvorbo električne energije, zasnovana za široko paleto aplikacij, kjer je prostor omejitev in je varnost najpomembnejša. Z nazivno močjo 30 kilovolt-amperov (kva) je ta transformator posebej zasnovan za izpolnjevanje zahtev sodobnih industrijskih, komercialnih in stanovanjskih okolij.

Ključne značilnosti

Suha gradnja:

The transformer's core and windings are encapsulated in a flame-retardant, moisture-resistant, and environmentally friendly material, eliminating the need for insulating oil.

Ta suha konstrukcija omogoča varnejše delovanje in lažje vzdrževanje transformatorja, saj odpravlja nevarnost puščanja olja in požarov.

Visoka učinkovitost:

Suhi transformator SGOB 30kva je zasnovan tako, da minimizira izgube energije med prenosom moči, kar zagotavlja, da deluje na visoki ravni učinkovitosti.

To prispeva k prihrankom pri računih za elektriko in zmanjša okoljski odtis končnega uporabnika.

Kompaktna zasnova:

S svojo elegantno in kompaktno zasnovo transformator zavzame minimalen prostor, zaradi česar je idealen za namestitev v zaprtih prostorih.

This design also facilitates easy transportation and installation, reducing overall installation costs and time.

Napredni zaščitni sistemi:

Equipped with a range of protective devices, including overcurrent, overvoltage, and temperature relays, the transformer provides comprehensive protection against faults and anomalies.

Te lastnosti zagotavljajo varnost osebja in opreme ter preprečujejo morebitne izpade in škodo.

Vzdržljivost in zanesljivost:

Transformator, izdelan iz visokokakovostnih materialov in natančnega inženiringa, je zasnovan tako, da vzdrži težka industrijska in komercialna okolja.

Njegova robustna konstrukcija zagotavlja dolgoročno zanesljivost in učinkovitost ter zmanjšuje potrebo po vzdrževanju in popravilih.

Prilagodljive možnosti:

Suhi transformator SGOB 30kva je mogoče prilagoditi za izpolnjevanje posebnih zahtev glede moči in potreb uporabe.

To vključuje možnosti za različne nivoje napetosti, vhodne in izhodne povezave ter konfiguracije namestitve, kar zagotavlja, da se transformator neopazno vključi v obstoječo električno infrastrukturo končnega uporabnika.

Aplikacije

Suhi transformator SGOB 30kva je primeren za široko paleto aplikacij, vključno z:

Poslovne zgradbe: Zagotavlja zanesljivo napajanje za razsvetljavo, sisteme HVAC in drugo električno opremo v poslovnih stavbah, maloprodajnih trgovinah in drugih poslovnih prostorih.

Industrijske nastavitve: podpira delovanje strojev, opreme in proizvodnih linij v proizvodnji, rafiniranju in drugih industrijskih okoljih.

Stanovanjska uporaba: ponuja varno in učinkovito rešitev za napajanje domov in malih podjetij ter zagotavlja stabilno in zanesljivo oskrbo z električno energijo za vsakodnevne potrebe.

Posebne aplikacije: Primerno za uporabo v pomorstvu, rudarstvu in drugih posebnih okoljih, kjer je prostor omejen in je varnost na prvem mestu.

LASTNOSTI IZDELKA

Suhi transformator 30kva iz epoksidne smole, ki ga proizvaja Shanghai Industrial Transformer Co., Ltd., je razvit in zasnovan v sodelovanju z raziskovalnim inštitutom Shenyang Transformer Research Institute z uvedbo napredne tuje tehnologije. Indeks zanesljivosti izdelka je dosegel mednarodno napredno raven.

Suhi transformator SGOB 30kva je varen, negorljiv in ognjevaren, brez onesnaževanja in ga je mogoče namestiti neposredno v tovorno središče. Ne potrebuje vzdrževanja, je enostaven za namestitev, ima nizke operativne stroške, nizke izgube, dobro odpornost na vlago, lahko normalno deluje pri 100-odstotni vlažnosti in ga je mogoče zagnati brez predhodnega sušenja po zaustavitvi. Ima nizko delno praznjenje, nizek hrup, močno funkcijo odvajanja toplote in lahko deluje pri 150 % nazivne obremenitve v pogojih prisilnega zračnega hlajenja.

Suhi transformator SGOB 30kva se zdaj pogosto uporablja v visokih zgradbah, komercialnih centrih, letališčih, postajah, dokih, podzemnih železnicah, tovarnah, podzemnih distribucijskih postajah, ploščadih za vrtanje nafte na morju, elektrarnah in drugih krajih s težkimi okolji in pogoji uporabe.

Glavni materiali in lastnosti

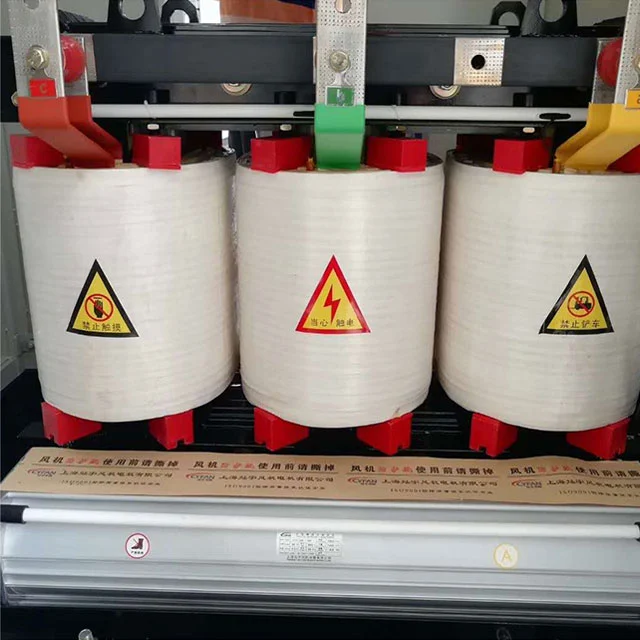

Tuljava uporablja izolirano bakreno žico razreda F kot prevodnik in kompozitni material iz steklenih vlaken in epoksi smole kot izolacijo. Njegov koeficient razteznosti je blizu koeficientu bakrenega prevodnika in ima dobro odpornost na udarce, odpornost na temperaturne spremembe in odpornost na razpoke. Vse komponente iz steklenih vlaken in epoksi smole so samougasljive in ne bodo več gorele. Hkrati je visokonapetostna tuljava ulita z epoksidno smolo pod vakuumom 1 mbar in v notranjosti tuljave ni mehurčkov, kar zagotavlja, da je delna izpraznitev tuljave majhna. Hkrati se učinkovito zmanjša izguba transformatorja.

Železno jedro transformatorja je izdelano iz serije 30EH120 iz visoko prepustnih hladno valjanih silicijevih jeklenih plošč z urejeno orientacijo zrn, uvoženih iz Nippon Steel, Japonska, s 45° polnimi poševnimi spoji in štirinivojskim zlaganjem korak za korakom. Površina železnega jedra je zatesnjena z izolacijsko smolno barvo za preprečevanje vlage in rje, obe sponi in pritrdilni elementi pa imajo zaščitne plasti proti koroziji. Celotno železno jedro ima strukturo nezloženega železnega jarma in jeklene vlečne plošče, ki učinkovito zmanjša izgubo brez obremenitve, tok brez obremenitve in hrup železnega jedra.

For low voltage and high current coils, the short circuit stress is large when short circuit occurs, and the number of low voltage turns is small. The larger the low voltage current is, the more prominent the problem of unstable ampere-turns will be when the wire winding type is used. The heat dissipation problem also needs to be considered. At this time, the use of foil winding for low voltage can better solve the above problems. First of all, foil products do not have axial turns and axial winding spiral angles. The ampere-turns of high and low voltage windings are balanced, and the axial stress of the transformer is small when short circuit occurs. Secondly, due to its thin insulation, multi-layer air ducts can be set at will in the process, and the heat dissipation problem is also better solved. The internal welding of the coil adopts xenon protection welding on the fully automatic foil winding machine, which has high precision, low welding resistance, and no external welding process. DMD insulation is used between the winding layers, and the ends are sealed and cured with resin after winding.

The cross-flow top-blowing cooling fan is adopted, which has the characteristics of low noise, high wind pressure, beautiful appearance, etc., and enhances the overload capacity of the transformer. The temperature control adopts an intelligent temperature controller to improve the safety and reliability of the transformer operation.

OPIS IZDELKA

Suhi transformator, izoliran z epoksi smolo, je zelo varen izdelek. Lahko se namesti neposredno v tovorni center. Dobro se obnese v okolju s 100% vlažnostjo brez predhodnega sušenja. Široko se uporablja na področju gradbeništva, komercialnega središča, letališča, postaje, pristanišča, podzemne železnice, tovarne, podzemne elektrodistribucijske postaje, platforme za vrtanje nafte na morju, elektrarne itd.

LASTNOSTI IZDELKA

● Odporen proti ognju

● Odpornost na vlago

● Enostavno vzdrževanje in namestitev

● Dobro deluje v težkih okoljskih pogojih

● Izdelek, ki ne onesnažuje

● Nizke izgube med celovitim delovanjem

PARAMETRI

PROFIL PODJETJA

Shanghai Industry Transformers Co., Ltd (SGOB) je dobavitelj celotne opreme za distribucijo električne energije. Naši izdelki vključujejo:

● Oljni transformatorji

● 35KV oljni transformatorji

● Suhi energetski transformatorji z izolacijo iz ekspoksi smole

● Distribucijski transformatorji iz amorfne zlitine

● Fotovoltaični transformatorji

● Vetrni transformatorji

● Transformatorji transformatorskih postaj v obliki škatle

Naše podjetje je bilo ustanovljeno leta 2007 in ima danes 40.000 kvadratnih metrov veliko delavnico in več kot 200 zaposlenih. Naši izdelki se široko uporabljajo v številnih panogah, kot so proizvodnja in distribucija električne energije, proizvodnja premoga, metalurgija, nafta in plin, kemikalije, gradbeništvo, pristanišča, letališča, železniška in komunalna infrastruktura.

Proizvajamo tudi sorodno opremo, kot so električne omarice in ohišja, stikalne omarice. Trenutno širimo svojo linijo izdelkov na druga področja, povezana z močjo, kot so vroče skrčljivi konektorji, električni kabli in pripadajoča mehanska oprema itd. Naš cilj je zgraditi vse na enem mestu. platformo za dobavo električne opreme in delov za našo globalno bazo strank.

Za zagotavljanje izdelkov najvišje kakovosti se zanašamo na naš strog sistem nadzora kakovosti. Od naših 200 zaposlenih je 46 inženirjev z izkušnjami. Naš sistem kakovosti vključuje kvalifikacije za:

● Kitajski nacionalni center za nadzor kakovosti transformatorjev

● Sistem vodenja kakovosti ISO-9001:2008

● Sistem ravnanja z okoljem ISO-14001:2004

● Zdravstveni in varnostni sistem OHSMS18000

Naši patenti:

Naše zmogljivosti proizvodnje in testiranja kakovosti vključujejo:

● Avtomatsko navijanje folije

● Digitalno silikonsko jekleno rezanje in rezanje

● Popolnoma avtomatska vakuumska sušilna peč in linija za lakiranje

● Tester delne razelektritve HAEFLY

● Analizator moči HAEFLY

● Harmonski analizator HAEFLY

Rezultat je vrhunski izdelek z visoko učinkovitostjo, nižjo disipacijo moči in nizkim hrupom za povečanje vaše naložbe v infrastrukturo.
