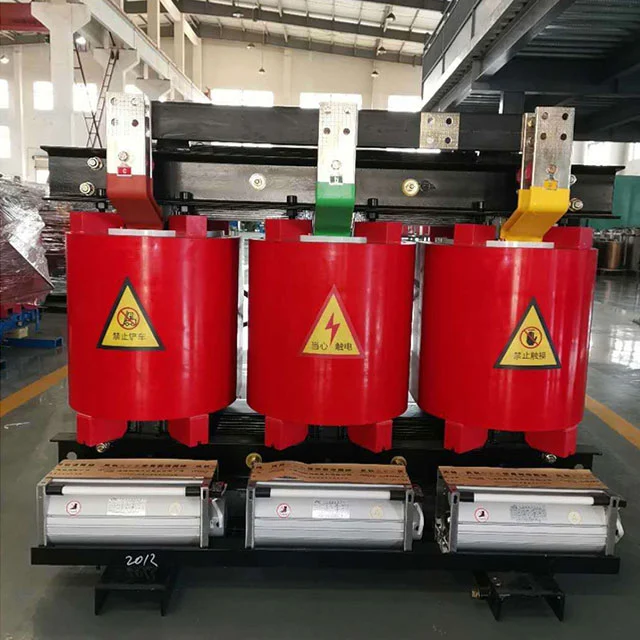

Suhi transformator SGOB 2500kva je visoko zmogljiva električna naprava, zasnovana za izpolnjevanje strogih zahtev po moči v industrijskih in komercialnih okoljih. Z nazivno močjo 2500 kilovolt-amperov (kva) ta transformator ponuja neprimerljivo zanesljivost in učinkovitost.
Suhi transformator SGOB 2500kva je opremljen z naprednimi hladilnimi sistemi za vzdrževanje optimalnih delovnih temperatur, zmanjšanje hrupa in ustvarjanje toplote. Njegova energijsko učinkovita zasnova zmanjšuje izgube moči in maksimira dobavo energije obremenitvi, prihrani energijo in zmanjša operativne stroške.
Transformator je mogoče prilagoditi posebnim zahtevam kupca in ponuja vrsto možnosti za različne aplikacije. Njegova modularna zasnova omogoča enostaven dostop in vzdrževanje, kar zmanjšuje čas izpadov in podaljšuje življenjsko dobo transformatorja. Poleg tega suhi transformator SGOB 2500kva izpolnjuje vse ustrezne industrijske standarde in predpise, kar zagotavlja varnost in skladnost v vseh aplikacijah.
LASTNOSTI IZDELKA
Suhi transformator 2500kva iz epoksidne smole, ki ga proizvaja Shanghai Industrial Transformer Co., Ltd., je razvit in zasnovan v sodelovanju z Shenyang Transformer Research Institute z uvedbo napredne tuje tehnologije. Indeks zanesljivosti izdelka je dosegel mednarodno napredno raven.
Suhi transformator SGOB 2500kva je varen, ognjevaren in ognjevaren, brez onesnaževanja in ga je mogoče namestiti neposredno v center bremena. Ne potrebuje vzdrževanja, je enostaven za namestitev, ima nizke operativne stroške, nizke izgube, dobro odpornost na vlago, lahko normalno deluje pri 100-odstotni vlažnosti in ga je mogoče zagnati brez predhodnega sušenja po zaustavitvi. Ima nizko delno praznjenje, nizek hrup, močno funkcijo odvajanja toplote in lahko deluje pri 150 % nazivne obremenitve v pogojih prisilnega zračnega hlajenja.
Suhi transformator SGOB 2500kva se zdaj pogosto uporablja v visokih zgradbah, komercialnih centrih, letališčih, postajah, dokih, podzemnih železnicah, tovarnah, podzemnih distribucijskih postajah, ploščadih za vrtanje nafte na morju, elektrarnah in drugih krajih s težkimi okolji in pogoji uporabe.
Main materials and features
Tuljava uporablja izolirano bakreno žico razreda F kot prevodnik in kompozitni material iz steklenih vlaken in epoksi smole kot izolacijo. Njegov koeficient razteznosti je blizu koeficientu bakrenega prevodnika in ima dobro odpornost na udarce, odpornost na temperaturne spremembe in odpornost na razpoke. Vse komponente iz steklenih vlaken in epoksi smole so samougasljive in ne bodo več gorele. Hkrati je visokonapetostna tuljava ulita z epoksidno smolo pod vakuumom 1 mbar in v notranjosti tuljave ni mehurčkov, kar zagotavlja, da je delna izpraznitev tuljave majhna. Hkrati se učinkovito zmanjša izguba transformatorja.
Železno jedro transformatorja je izdelano iz serije 30EH120 iz visoko prepustnih hladno valjanih silicijevih jeklenih plošč z urejeno orientacijo zrn, uvoženih iz Nippon Steel, Japonska, s 45° polnimi poševnimi spoji in štirinivojskim zlaganjem korak za korakom. Površina železnega jedra je zatesnjena z izolacijsko smolno barvo za preprečevanje vlage in rje, obe sponi in pritrdilni elementi pa imajo zaščitne plasti proti koroziji. Celotno železno jedro ima strukturo nezloženega železnega jarma in jeklene vlečne plošče, ki učinkovito zmanjša izgubo brez obremenitve, tok brez obremenitve in hrup železnega jedra.
Pri nizkonapetostnih in visokotokovnih tuljavah je obremenitev kratkega stika velika, ko pride do kratkega stika, število ovojev nizke napetosti pa je majhno. Večji kot je nizkonapetostni tok, bolj izrazit bo problem nestabilnih amperskih obratov, ko se uporablja navitje žice. Upoštevati je treba tudi problem odvajanja toplote. V tem času lahko uporaba navitja folije za nizko napetost bolje reši zgornje težave. Prvič, izdelki iz folije nimajo aksialnih zavojev in kotov spirale aksialnega navijanja. Amperski obrati visoko- in nizkonapetostnih navitij so uravnoteženi, osna napetost transformatorja pa je majhna, ko pride do kratkega stika. Drugič, zaradi svoje tanke izolacije je večslojne zračne kanale možno poljubno nastavljati med postopkom, pa tudi problem odvajanja toplote je bolje rešen. Notranje varjenje tuljave vključuje varjenje s ksenonsko zaščito na popolnoma avtomatskem stroju za navijanje folije, ki ima visoko natančnost, nizko odpornost na varjenje in brez zunanjega varjenja. Izolacija DMD je uporabljena med plastmi navitja, konci pa so po navijanju zatesnjeni in utrjeni s smolo.
Sprejet je hladilni ventilator s prečnim tokom, ki piha zgoraj, in ima značilnosti nizkega hrupa, visokega pritiska vetra, lepega videza itd., in povečuje preobremenitveno zmogljivost transformatorja. Nadzor temperature sprejme inteligentni regulator temperature za izboljšanje varnosti in zanesljivosti delovanja transformatorja.
OPIS IZDELKA
Epoxy resin insulated dry type transformer is very safe product. It can be directly installed in the load center. It works well in the 100% humidity environment without pre-drying. It has been widely used in the constructions field, commercial center, airport, station, port, subway, factory, underground power distribution station, offshore oil drilling platform, power plant etc.
LASTNOSTI IZDELKA
● Odporen proti ognju
● Odpornost na vlago
● Enostavno vzdrževanje in namestitev
● Dobro deluje v težkih okoljskih pogojih
● Izdelek, ki ne onesnažuje
● Nizke izgube med celovitim delovanjem
PARAMETRI
| MODEL | BREZ IZGUBE OBREMENITVE (W) |
IZGUBA OBREMENITVE (120%) |
IMPENDENCA (%) |
NOLOAD CURRENT (%) |
RAVEN HRUPA (Lpa) dB |
TEŽA (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | DIMENZIJA (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | ZMOGLJIVOST (KVA) | DOLŽINA (MM) |
ŠIRINA (MM) | VIŠINA (MM) |
VZDOLŽNO (MM) | VODORAVNO (MM) | TEŽA (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFIL PODJETJA
Shanghai Industry Transformers Co., Ltd (SGOB) je dobavitelj celotne opreme za distribucijo električne energije. Naši izdelki vključujejo:
● Oljni transformatorji
● 35KV oil-immersed transformers
● Suhi energetski transformatorji z izolacijo iz ekspoksi smole
● Distribucijski transformatorji iz amorfne zlitine
● Photovoltaic transformers
● Vetrni transformatorji
● Transformatorji transformatorskih postaj v obliki škatle
Our company was founded in 2007 and today has a 40,000sqm workshop and more than 200 employees. Our products are widely used in a broad range of industries such as power generation and distribution, coal production, metallurgy, oil and gas, chemicals, construction, ports, airports, railway and municipal infrastructure.
We also produce related equipment such as electrical cabinets and enclosures, switchgear boxes Currently, we are expanding our product line into other power-related areas like hot shrink connectors, electrical cables and associated mechanical equipment etc. Our goal is to build a one-stop electrical equipment and parts supply platform for our global customer base.
Za zagotavljanje izdelkov najvišje kakovosti se zanašamo na naš strog sistem nadzora kakovosti. Od naših 200 zaposlenih je 46 inženirjev z izkušnjami. Naš sistem kakovosti vključuje kvalifikacije za:
● Kitajski nacionalni center za nadzor kakovosti transformatorjev
● Sistem vodenja kakovosti ISO-9001:2008
● Sistem ravnanja z okoljem ISO-14001:2004
● Zdravstveni in varnostni sistem OHSMS18000
Naši patenti:
Naše zmogljivosti proizvodnje in testiranja kakovosti vključujejo:
● Avtomatsko navijanje folije
● Digitalno silikonsko jekleno rezanje in rezanje
● Popolnoma avtomatska vakuumska sušilna peč in linija za lakiranje
● HAEFLY partial discharge tester
● Analizator moči HAEFLY
● Harmonski analizator HAEFLY
Rezultat je vrhunski izdelek z visoko učinkovitostjo, nižjo disipacijo moči in nizkim hrupom za povečanje vaše naložbe v infrastrukturo.
