Opis izdelka

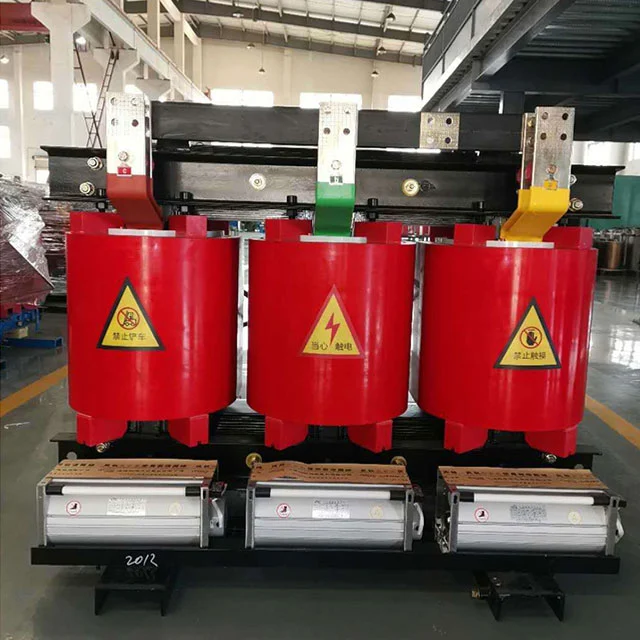

The SGOB 4000kva Dry Transformer is a robust and efficient power solution for demanding applications. Its eco-friendly design, compact footprint, customizable options, and compliance with industry standards make it an excellent choice for businesses that require high-performance and sustainable electrical solutions. With its advanced cooling systems and energy-efficient design, the transformer offers businesses a reliable and cost-effective way to meet their power needs, ensuring smooth and efficient operations.

Zasnova suhega tipa transformatorja odpravlja tveganje puščanja olja, zaradi česar je okolju prijazna in trajnostna možnost. Ta zasnova prav tako zagotavlja, da je transformator mogoče preprosto namestiti in upravljati v različnih okoljih, vključno s tistimi s prostorskimi omejitvami. Zaradi kompaktnega odtisa in robustne zgradbe je suhi transformator SGOB 4000kva odlična izbira za podjetja, ki potrebujejo zmogljivo, a prostorsko varčno rešitev.

Suhi transformator SGOB 4000kva je opremljen z naprednimi hladilnimi sistemi, ki vzdržujejo optimalne delovne temperature, zmanjšujejo hrup in proizvodnjo toplote. To zagotavlja, da transformator deluje tiho in učinkovito ter zmanjšuje porabo energije in operativne stroške. Energijsko učinkovita zasnova transformatorja prav tako zmanjšuje izgube moči in maksimira dobavo energije obremenitvi, kar dodatno zmanjša račune za energijo in ogljični odtis.

Modularna zasnova transformatorja omogoča enostaven dostop in vzdrževanje, s čimer zmanjša čas izpadov in podaljša življenjsko dobo transformatorja. Ponuja tudi vrsto prilagodljivih možnosti za prilagajanje različnim aplikacijam, kar podjetjem omogoča, da prilagodijo transformator svojim edinstvenim potrebam. Zaradi te prilagodljivosti je suhi transformator SGOB 4000kva odlična izbira za podjetja, ki potrebujejo vsestransko in prilagodljivo rešitev za napajanje.

Poleg zmogljive zmogljivosti in prilagodljivih možnosti, suhi transformator SGOB 4000kva izpolnjuje vse ustrezne industrijske standarde in predpise. To zagotavlja, da je transformator varen in skladen v vseh aplikacijah, kar podjetjem zagotavlja brezskrbnost in zmanjšuje tveganje morebitnih varnostnih nevarnosti.

4000kva Dry Transformer

LASTNOSTI IZDELKA

Suhi transformator iz epoksidne smole 4000kva, ki ga proizvaja Shanghai Industrial Transformer Co., Ltd., je razvit in zasnovan v sodelovanju z Shenyang Transformer Research Institute z uvedbo napredne tuje tehnologije. Indeks zanesljivosti izdelka je dosegel mednarodno napredno raven.

Suhi transformator SGOB 4000kva je varen, ognjevaren in ognjevaren, brez onesnaževanja in ga je mogoče namestiti neposredno v center bremena. Ne potrebuje vzdrževanja, je enostaven za namestitev, ima nizke operativne stroške, nizke izgube, dobro odpornost na vlago, lahko normalno deluje pri 100-odstotni vlažnosti in ga je mogoče zagnati brez predhodnega sušenja po zaustavitvi. Ima nizko delno praznjenje, nizek hrup, močno funkcijo odvajanja toplote in lahko deluje pri 150 % nazivne obremenitve v pogojih prisilnega zračnega hlajenja.

Suhi transformator SGOB 4000kva se zdaj pogosto uporablja v visokih zgradbah, komercialnih centrih, letališčih, postajah, dokih, podzemnih železnicah, tovarnah, podzemnih distribucijskih postajah, ploščadih za vrtanje nafte na morju, elektrarnah in drugih krajih s težkimi okolji in pogoji uporabe.

4000kva Dry Transformer

Glavni materiali in lastnosti

The coil uses F-class insulated copper wire as conductor and glass fiber and epoxy resin composite material as insulation. Its expansion coefficient is close to that of copper conductor and has good impact resistance, temperature change resistance and crack resistance. All components of glass fiber and epoxy resin are self-extinguishing and will not continue to burn. At the same time, the high-voltage coil is cast with epoxy resin under 1mbar vacuum state, and there are no bubbles inside the coil, ensuring that the partial discharge of the coil is small. At the same time, the loss of the transformer is effectively reduced.

Železno jedro transformatorja je izdelano iz serije 30EH120 iz visoko prepustnih hladno valjanih silicijevih jeklenih plošč z urejeno orientacijo zrn, uvoženih iz Nippon Steel, Japonska, s 45° polnimi poševnimi spoji in štirinivojskim zlaganjem korak za korakom. Površina železnega jedra je zatesnjena z izolacijsko smolno barvo za preprečevanje vlage in rje, obe sponi in pritrdilni elementi pa imajo zaščitne plasti proti koroziji. Celotno železno jedro ima strukturo nezloženega železnega jarma in jeklene vlečne plošče, ki učinkovito zmanjša izgubo brez obremenitve, tok brez obremenitve in hrup železnega jedra.

Pri nizkonapetostnih in visokotokovnih tuljavah je obremenitev kratkega stika velika, ko pride do kratkega stika, število ovojev nizke napetosti pa je majhno. Večji kot je nizkonapetostni tok, bolj izrazit bo problem nestabilnih amperskih obratov, ko se uporablja navitje žice. Upoštevati je treba tudi problem odvajanja toplote. V tem času lahko uporaba navitja folije za nizko napetost bolje reši zgornje težave. Prvič, izdelki iz folije nimajo aksialnih zavojev in kotov spirale aksialnega navijanja. Amperski obrati visoko- in nizkonapetostnih navitij so uravnoteženi, osna napetost transformatorja pa je majhna, ko pride do kratkega stika. Drugič, zaradi svoje tanke izolacije je večslojne zračne kanale možno poljubno nastavljati med postopkom, pa tudi problem odvajanja toplote je bolje rešen. Notranje varjenje tuljave vključuje varjenje s ksenonsko zaščito na popolnoma avtomatskem stroju za navijanje folije, ki ima visoko natančnost, nizko odpornost na varjenje in brez zunanjega varjenja. Izolacija DMD je uporabljena med plastmi navitja, konci pa so po navijanju zatesnjeni in utrjeni s smolo.

Sprejet je hladilni ventilator s prečnim tokom, ki piha zgoraj, in ima značilnosti nizkega hrupa, visokega pritiska vetra, lepega videza itd., in povečuje preobremenitveno zmogljivost transformatorja. Nadzor temperature sprejme inteligentni regulator temperature za izboljšanje varnosti in zanesljivosti delovanja transformatorja.

4000kva Dry Transformer

OPIS IZDELKA

Suhi transformator, izoliran z epoksi smolo, je zelo varen izdelek. Lahko se namesti neposredno v tovorni center. Dobro se obnese v okolju s 100% vlažnostjo brez predhodnega sušenja. Široko se uporablja na področju gradbeništva, komercialnega središča, letališča, postaje, pristanišča, podzemne železnice, tovarne, podzemne elektrodistribucijske postaje, platforme za vrtanje nafte na morju, elektrarne itd.

LASTNOSTI IZDELKA

● Odporen proti ognju

● Odpornost na vlago

● Enostavno vzdrževanje in namestitev

● Running well during rough environment conditions

● Non-polluting product

● Nizke izgube med celovitim delovanjem

Dry Transformer

PARAMETRI

MODEL	BREZ IZGUBE OBREMENITVE (W)	IZGUBA OBREMENITVE (120%)	IMPENDENCA (%)	NOLOAD TOK (%)	RAVEN HRUPA (Lpa) dB	TEŽA (KG)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

MODEL	DIMENZIJA (MM)
MODEL	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

MODEL	ZMOGLJIVOST (KVA)	LENGTH (MM)	WIDTH (MM)	VIŠINA (MM)	VZDOLŽNO (MM)	VODORAVNO (MM)	TEŽA (KG)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110
