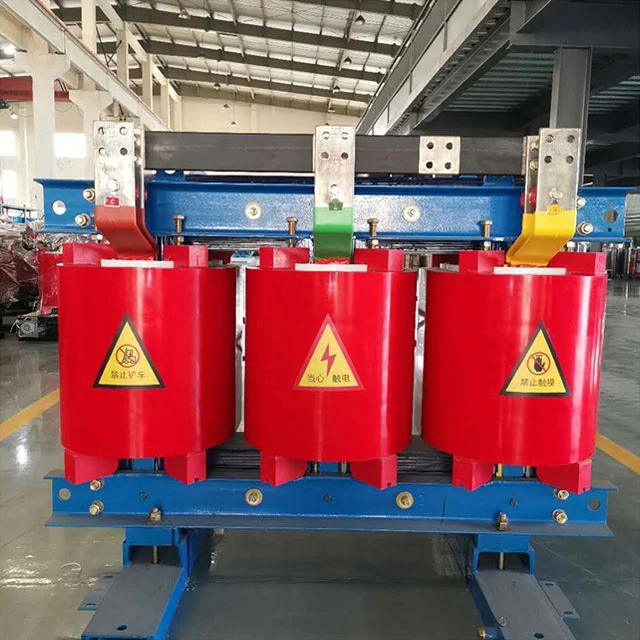

630 kVA Trifazni transformator suhega tipa

Ta trifazni transformator suhega tipa 630 kVA iz SGOB ima 100% navitja bakra, 5000V visokonapetostno in 50Hz/60Hz frekvenco. V skladu s standardi IEC za uporabo v elektrarnah, podstanicah itd. Nazivne napetosti vključujejo 6kV, 6,3kV, 10kV, 10,5kV in 11kV.  Na voljo je prilagoditev za posebne zahteve. Za več podrobnosti nas kontaktirajte.

Funkcije izdelka:

1. Tuljave uporabljajo bakrene vodnike z kompozitno izolacijo iz steklenih vlaken, v epoksi smolo za zaprto strukturo brez mehurčkov.

2. Jedro uporablja zrno usmerjene silicijeve jeklene liste z zasnovo pospravljenih krogov za zmanjšanje izgube histereze.

3. Stran z nizko napetostjo uporablja strukturo vijuganja folije s samodejnim argonskim lokom za enotno porazdelitev toka.

4. Inteligentni sistem za nadzor temperature z osnim ventilatorjem uravnava učinkovitost hlajenja.

5. V žigom ohišja ima hladilne plavuti za izboljšano konvekcijo in premaz, odporen proti koroziji, ščiti pred solnim razpršilom.

Proces izdelave:

Po navijanju se bakrena žica vnaprej impregnira z izolacijskim lakom, nato pa vakuumsko v epoksi smolo za strjevanje. Jedro je lasersko rezano in zloženo, s hidravličnimi sponkami, ki uporabljajo stalen tlak. Po montaži se jedro in tuljave pečemo za vezanje komponent. Delno skeniranje in harmonična analiza se izvedejo pred odpremo, podatki pa so naloženi v oblak zaradi sledljivosti.

Ključne prednosti pred naftnimi transformatorji:

1. Oljna transformatorji tvegajo uhajanje olja zaradi odpovedi tesnila, kar lahko povzroči onesnaževanje tal in nevarnosti požara; Trifazni transformator s 630 kVA odpravlja vnetljive medije, smola pa se samo-pokrivajo v primeru napake v loku, kar preprečuje sekundarno škodo. Naftni transformatorji ustvarjajo vnetljive pline v preobremenjenih pogojih, ki zahtevajo sisteme za zaščito plina. Transformatorji suhega tipa neposredno spremljajo temperaturo najbolj vroče točke z vgrajenimi senzorji in izboljšajo hitrost zgodnjega opozorila in odziva.

2. Pri oljnih transformatorjih spremembe viskoznosti nafte pri nizkih temperaturah vplivajo na učinkovitost odvajanja toplote, visoke temperature pa pospešijo staranje izolacije; Koeficient toplotne ekspanzije epoksidne smole v transformatorjih suhega tipa se ujema s koper bakrenim vodnikom, pri čemer ohranja mehansko stabilnost pri ekstremnih temperaturnih spremembah. Olje, ki so imperirani, zahtevajo periodično kakovost olja in vsebnost vlage; Popolnoma zapečatena struktura transformatorjev suhega tipa omogoča delovanje v 100% vlažnih okoljih, kar odpravlja potrebo po dodatnih zaščitnih ohišjih v morskih okoljih s korozijo soli.

3. Vzdrževanje transformatorjev, ki jih poganja olj, zahteva specializirano opremo za filtriranje olja in stroške odstranjevanja odpadnega olja; nenamerno puščanje povzroči stroške čiščenja mesta; Transformatorji suhega tipa potrebujejo le čiščenje stisnjenega zraka za kopičenje površinskega prahu, brez potrošnih stroškov zamenjave. Odstranjevanje naftnih transformatorjev vključuje postopke nevarnih odpadkov; Materiale suhega tipa lahko mehansko zdrobimo, razvrstimo in recikliramo, kar znatno poveča preostalo vrednost. Popravila transformatorjev, ki jih požali olj, zahtevajo postopke za odvajanje olja; Transformatorji suhega tipa podpirajo modularno zamenjavo navijanja, kar zmanjšuje izpad.

Opombe o vzdrževanju

1. Ne uporabljajte visokotlačne zračne pištole neposredno na hladilniku med delovanjem 630 kVA trifaznega transformatorja suhega tipa, da se izognete mikro stiskam v smoli.

2. Očistite prah iz kanalov za odvajanje toplote z mehko krtačo, če se nabere več kot tri mesece.

3. Preverite tvorbo soli na sponkah na obalnih območjih pred monsunsko sezono.

4. Izvedite testiranje izolacije med vrtenjem po nenadnem kratkem stiku.

5. Zatesnite in shranite v suhem okolju med dolgotrajnim skladiščenjem; Ohranite konstantno temperaturo in vlažnost 48 ur pred ponovnim zagonom.

Ali je zmogljivost preobremenitve nižja od zmogljivosti transformatorjev, ki jih poganja nafto?

Navitja, ki so bila infapsulirana s smolo, imajo večjo toplotno sposobnost in pod prisilnim zračnim hlajenjem je neprekinjen čas preobremenjenosti dejansko daljši kot pri transformatorjih, ki jih poganjajo nafto; Hitrejša hitrost obnovitve izolacije po nenadnem kratkem stiku je tudi hitrejša.

Parametri izdelka
